正反馈 :如何判断正反馈和负反馈（一)图文教程？

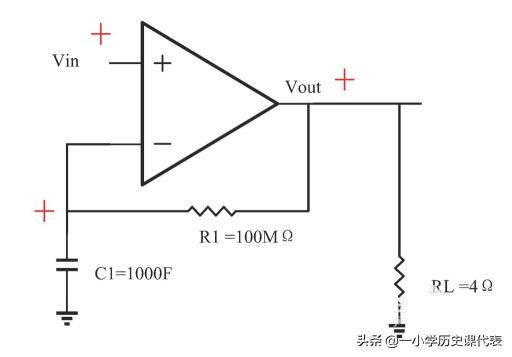

1如下图所示，如何判断是正反馈还是负反馈呢？

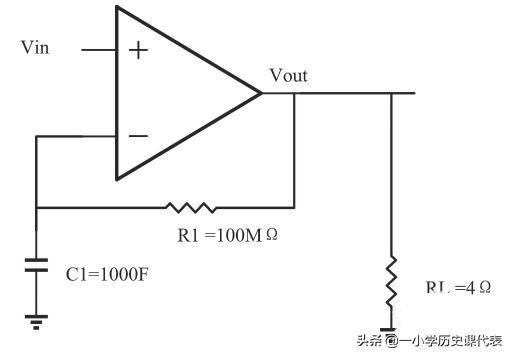

2一般是这样的，先假定输入端为+，然后再根据电路的连接关系判断最后到输入端是+的就是为负反馈，为-的为正反馈。这是以输入端是电压，反馈到输入端也是电压的情况。下图就是负反馈

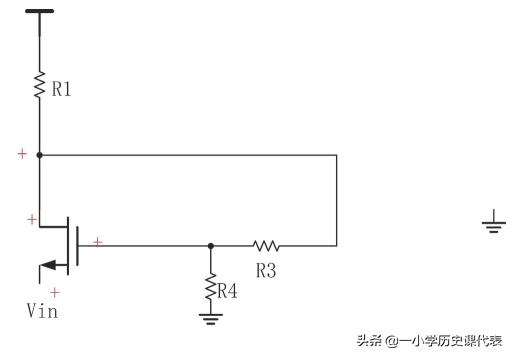

3对于下图中的 nmos栅端和漏端相位是相反的，所以判断的结果为负反馈
4对于下图中的NMOS它的源端与漏端相位是相同的，所以最终的判断结果为负反馈。
5总结：若反馈和输入变化方向相同的为正反馈，若方向相反的则为负反馈。
6若一个电路中既有正反馈又有负反馈的话，需要看净反馈是正还是负了，若为正，则为正反馈，若为负，则为负反馈
